N-5MCA15型

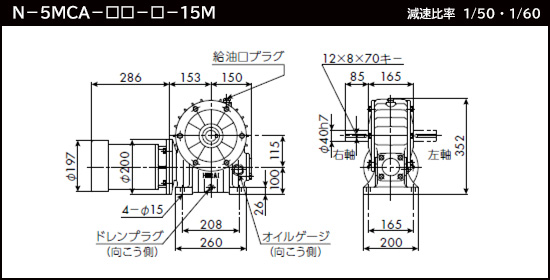

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-5MCA-□□-R-15M 右軸
 N-5MCA-□□-L-15M 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 3.0L 重量 71kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6206

♯51206
♯51110
♯406212 ♯6208 ♯406212

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/50 1/60
60Hz 出力トルク 288.0 330.0
O.H.L. 6150 6500
50Hz 出力トルク 343.0 392.0
O.H.L. 6490 6860
