N-3MPA04型

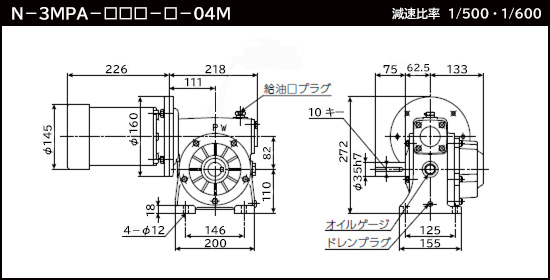

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-3MPA-□□□-R-04M | 右軸 |
 |
 |
| N-3MPA-□□□-L-04M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【油量・重量】
| 油量 | １.１Ｌ | 重量 | ４２ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | Ｍ側スラストベアリング |
| ♯６２０５ | ♯２９０５ | ♯２９０５ |
| 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯２５４０８ | ♯６２０７ | ♯３５５５１１ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/500 | 1/600 |
| 60Hz | 出力トルク | 362 | 407 |
| O.H.L. | 5900 | 5900 | |
| 50Hz | 出力トルク | 421 | 440 |
| O.H.L. | 5900 | 5900 |
